Hallo! Ich bin ein Lieferant von 3-mm-IR-LEDs und werde oft gefragt, wie ich den Abstrahlwinkel für diese kleinen Kerle genau messen kann. In diesem Blogbeitrag teile ich einige praktische Methoden und Tipps, die ich im Laufe der Jahre in der Branche gesammelt habe.
Lassen Sie uns zunächst verstehen, warum die Messung des Abstrahlwinkels einer 3-mm-IR-LED so wichtig ist. Der Abstrahlwinkel bestimmt die Ausbreitung des von der LED abgestrahlten Infrarotlichts. Dies ist bei Anwendungen wie Sicherheitskameras, Fernbedienungen und Sensorsystemen von entscheidender Bedeutung. Ein falscher Strahlwinkel kann zu einer schlechten Leistung führen, wie z. B. einem begrenzten Erfassungsbereich oder einer ungleichmäßigen Ausleuchtung.
Was ist der Abstrahlwinkel?
Bevor wir uns mit den Messmethoden befassen, wollen wir kurz definieren, was ein Abstrahlwinkel ist. Der Abstrahlwinkel einer LED ist der Winkel, innerhalb dessen der Großteil des Lichts abgestrahlt wird. Normalerweise wird es in Grad gemessen. Bei einer 3-mm-IR-LED kann der Abstrahlwinkel je nach Design und Anwendungsanforderungen variieren. Einige LEDs haben einen schmalen Abstrahlwinkel, was bedeutet, dass das Licht auf einen kleinen Bereich konzentriert wird, während andere einen breiten Abstrahlwinkel haben, wodurch das Licht über einen größeren Bereich verteilt wird.
Werkzeuge, die Sie benötigen
Um den Abstrahlwinkel einer 3-mm-IR-LED genau zu messen, benötigen Sie einige Werkzeuge:
- Stromversorgung: Sie benötigen ein Netzteil, um die LED mit der richtigen Strommenge zu versorgen. Stellen Sie sicher, dass es stabil ist und die richtige Spannung und den richtigen Strom für Ihre 3-mm-IR-LED liefern kann.
- Infrarotdetektor: Ein Infrarotdetektor misst die Intensität des von der LED emittierten Infrarotlichts. Es gibt verschiedene Arten von Infrarotdetektoren, beispielsweise Fotodioden und pyroelektrische Detektoren.
- Goniometer: Ein Goniometer ist ein Gerät zur Winkelmessung. Sie können damit den Winkel zwischen der LED und dem Infrarotdetektor messen, während Sie die LED drehen.
- Datenerfassungssystem: Zur Aufzeichnung der Daten des Infrarotdetektors kommt ein Datenerfassungssystem zum Einsatz. Dies kann ein einfaches Multimeter oder ein anspruchsvollerer Datenlogger sein.
Messaufbau
Da Sie nun über alle Werkzeuge verfügen, ist es an der Zeit, die Messung einzurichten. So können Sie es machen:
- Montieren Sie die LED: Montieren Sie die 3-mm-IR-LED auf einer stabilen Plattform. Stellen Sie sicher, dass es sicher befestigt ist und sich leicht drehen lässt.
- Positionieren Sie den Infrarotdetektor: Platzieren Sie den Infrarotdetektor in einem festen Abstand zur LED. Der Abstand sollte groß genug sein, um sicherzustellen, dass das Licht der LED gleichmäßig über den Detektor verteilt wird.
- Schließen Sie das Netzteil an: Schließen Sie das Netzteil an die LED an und stellen Sie sicher, dass es die richtige Spannung und den richtigen Strom liefert.
- Verbinden Sie den Infrarotdetektor mit dem Datenerfassungssystem: Schließen Sie den Infrarotdetektor an das Datenerfassungssystem an und stellen Sie sicher, dass die Daten korrekt aufgezeichnet werden.
Messverfahren
Sobald Sie das Setup fertig haben, ist es Zeit, mit der Messung zu beginnen. So können Sie es machen:
- Erste Lektüre: Nehmen Sie eine erste Messung der Infrarotintensität in der Mitte des LED-Strahls vor. Dadurch erhalten Sie eine Vergleichsbasis.
- Drehen Sie die LED: Drehen Sie die LED mit dem Goniometer langsam um ihre Achse. Messen Sie die Infrarotintensität in regelmäßigen Abständen, beispielsweise alle 5 oder 10 Grad.
- Notieren Sie die Daten: Zeichnen Sie die Daten des Datenerfassungssystems für jeden Winkel auf. Notieren Sie sich unbedingt den Winkel und die entsprechende Infrarotintensität.
- Zeichnen Sie die Daten auf: Zeichnen Sie die Daten in einem Diagramm mit dem Winkel auf der x-Achse und der Infrarotintensität auf der y-Achse auf. Dadurch erhalten Sie eine visuelle Darstellung des Strahlmusters der LED.
Bestimmung des Abstrahlwinkels
Sobald Sie die Daten in einem Diagramm dargestellt haben, können Sie den Abstrahlwinkel der 3-mm-IR-LED bestimmen. So können Sie es machen:
- Finden Sie die halbmaximale Punktzahl: Suchen Sie im Diagramm nach den Punkten, an denen die Infrarotintensität die Hälfte der maximalen Intensität beträgt. Diese Punkte werden Halbmaximumspunkte genannt.
- Messen Sie den Winkel zwischen den Halbmaximumspunkten: Messen Sie den Winkel zwischen den beiden Halbmaximumpunkten. Dieser Winkel ist der Abstrahlwinkel der LED.
Tipps und Tricks
Hier sind einige Tipps und Tricks, die Ihnen helfen, den Abstrahlwinkel einer 3-mm-IR-LED genau zu messen:
- Verwenden Sie eine dunkle Umgebung: Um genaue Messungen zu erhalten, verwenden Sie am besten eine dunkle Umgebung. Dadurch werden Störungen durch Umgebungslicht minimiert und Sie erhalten zuverlässigere Ergebnisse.
- Kalibrieren Sie Ihre Werkzeuge: Stellen Sie sicher, dass Sie Ihre Werkzeuge kalibrieren, bevor Sie Messungen vornehmen. Dadurch wird sichergestellt, dass Ihre Messungen genau und konsistent sind.
- Nehmen Sie mehrere Lesungen vor: Um die Genauigkeit Ihrer Messungen zu erhöhen, nehmen Sie in jedem Winkel mehrere Messungen vor und mitteln Sie diese. Dies trägt dazu bei, Fehler oder Schwankungen in den Daten zu reduzieren.
- Berücksichtigen Sie die Temperatur der LED: Der Abstrahlwinkel einer LED kann durch ihre Temperatur beeinflusst werden. Stellen Sie sicher, dass Sie den Strahlwinkel bei einer stabilen Temperatur messen, um genaue Ergebnisse zu erhalten.
Anwendungen der genauen Strahlwinkelmessung
Die genaue Messung des Abstrahlwinkels einer 3-mm-IR-LED hat viele Anwendungen in verschiedenen Branchen. Hier einige Beispiele:
- Sicherheitssysteme: In Sicherheitssystemen ist die genaue Messung des Strahlwinkels entscheidend, um sicherzustellen, dass die Infrarotsensoren den gewünschten Bereich abdecken. Ein schmaler Abstrahlwinkel kann verwendet werden, um das Licht auf ein bestimmtes Ziel zu fokussieren, während ein breiter Abstrahlwinkel verwendet werden kann, um einen größeren Bereich abzudecken.
- Fernbedienungen: Bei Fernbedienungen bestimmt der Abstrahlwinkel der Infrarot-LED die Reichweite und Abdeckung des Signals. Ein schmaler Abstrahlwinkel kann verwendet werden, um die Reichweite des Signals zu erhöhen, während ein weiter Abstrahlwinkel verwendet werden kann, um einen größeren Abdeckungsbereich bereitzustellen.
- Sensorsysteme: Bei Sensorsystemen ist eine genaue Messung des Strahlwinkels wichtig, um sicherzustellen, dass die Sensoren die Anwesenheit von Objekten innerhalb des gewünschten Bereichs erkennen können. Mit einem schmalen Abstrahlwinkel können Objekte in großer Entfernung erfasst werden, während mit einem breiten Abstrahlwinkel Objekte in einem größeren Bereich erfasst werden können.
Abschluss

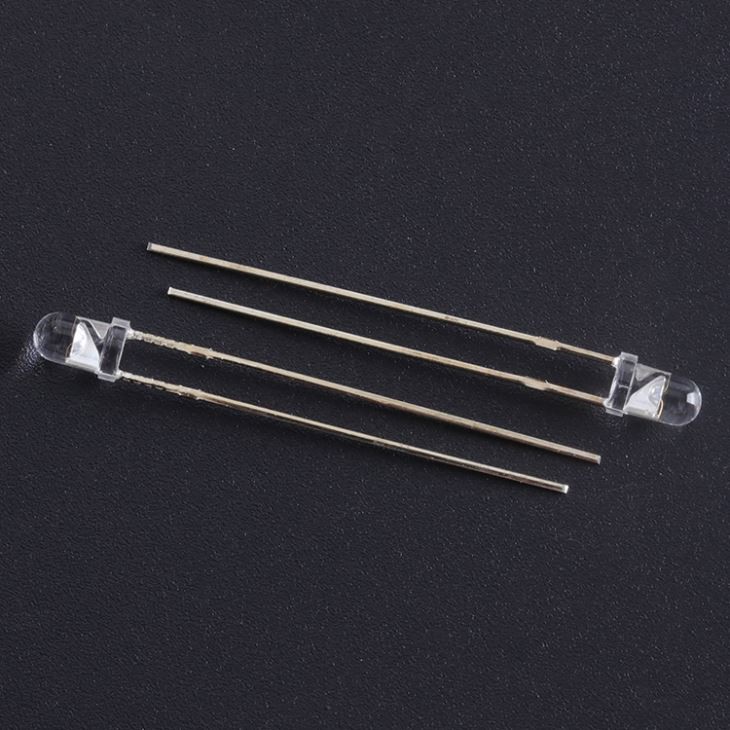

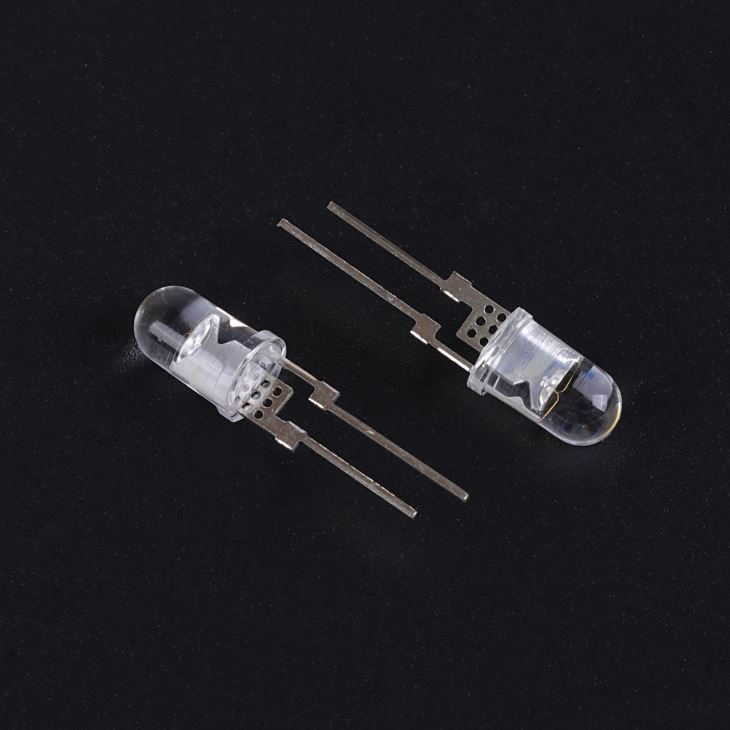

Die genaue Messung des Abstrahlwinkels einer 3-mm-IR-LED ist ein wichtiger Schritt, um ihre Leistung in verschiedenen Anwendungen sicherzustellen. Wenn Sie die in diesem Blogbeitrag beschriebenen Methoden und Tipps befolgen, können Sie den Abstrahlwinkel Ihrer 3-mm-IR-LED sicher messen. Wenn Sie auf der Suche nach hochwertigen 3-mm-IR-LEDs sind, schauen Sie sich unsere an3-mm-Infrarotlampen-LED-StrahlerUnd3 mm IR-LEDProdukte. Wir bieten auch an0,5 W IR-LEDOptionen für leistungsfähigere Anwendungen. Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne für ein Beschaffungsgespräch an uns wenden.
Referenzen
- „LED-Beleuchtungshandbuch“ von Dr. Fred Schubert
- „Infrarottechnologie und -anwendungen“ von Dr. John Smith
